金属橡胶软管是现代工业设备连接管线中的重要组成部件。金属软管用作电线、电缆、自动化仪表信号的电线电缆保护管和民用淋浴软管，规格从3mm到150mm。-红立方液压设备科技（天津）有限公司，热线电话：400-086-1259。

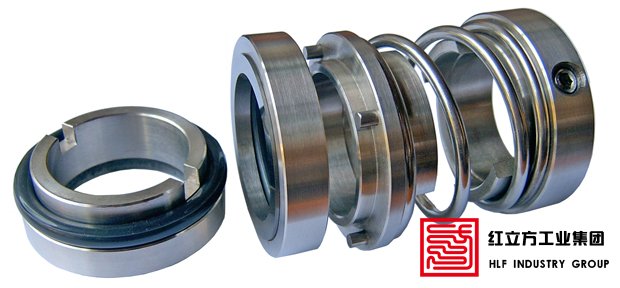

在机械密封中，波纹管机械密封主要在石油化工行业中作为高温泵的轴密封使用。至今为止，波纹管的研究己有一百多年的历史。伴随着现代工业的飞速发展，波纹管的应用领域不断扩大，对波纹管性能的要求也逐渐提高。
1957年，波纹管机械密封首次应用于美国航空航天管理。之后，波纹管机械密封首次在工业领域使用，高温工况下泵的轴密封问题得到解决，这是一次高温工况下密封的创新。因为波纹管机械密封在工业应用中的效果很好，故工业的需求刺激了其发展，因而出现了许多新型波纹管机械密封技术。
波纹管在工程的应用中，主要作为弹性元件、金属软管和膨胀节使用。作为弹性敏感元件和柔性连接件时，在工程中的用途比较广泛。当波纹管作为密封元件时，主要在飞机高空密封器件，变压器密封器件上使用。另外，波纹管又可以作为管道系统里的补偿器元件，应用补偿管道热膨胀冷缩或安装误差造成的位移。它还常应用于石油，化工，电气，热力等管线上，这种以波纹管元件为核心的补偿器成为膨胀。波纹管在轴向力、横向力、弯矩的作用下，可有较大的变形而不会发生破坏，比平滑的光管有足够的强度，还具有较大的柔性和抗疲劳性能。因此对波纹管的研究设计，主要在强度、刚度、以及疲劳寿命等方面。
在波纹管型机械密封中，使用的是焊接金属波纹管。焊接金属波纹管可替代机械密封中弹簧和辅助密封圈，又可作为弹性元件，对因动磨损、轴向串动及振动等原因产生的轴向位移，进行缓冲和弥补。又能够依靠自身的弹力，对密封端面施加比压，以达到密封的效果。
|
内径（d） |
外径（D） |
波距（q） |
单层壁厚（t） |
常规层数（n） |
|
10 |
15 |
1.6~2.5 |
0.1~0.15 |
2~3 |
|
12 |
20 |
2~2.5 |
0.12~0.25 |
2~3 |
|
13 |
21 |
2~3.1 |
0.14~0.2 |
2 |
|
14 |
22 |
2.2~3.2 |
0.12~0.2 |
2~3 |
|
15 |
22 |
2.2~3 |
0.15~0.2 |
2 |
|
16 |
25 |
1.4~3 |
0.1~0.2 |
2~4 |
|
17 |
26 |
3~5 |
0.15 |
2~3 |
|
18 |
28 |
1.9~3.2 |
0.12~0.16 |
2~4 |
|
19 |
30 |
2~3 |
0.12~0.14 |
2 |
|
20 |
31 |
4~6 |
0.12 |
2 |
|
21 |
31 |
2~2.6 |
0.12~0.2 |
|
|
22 |
32 |
2.7~4.5 |
0.12~0.2 |
2~4 |
|
24 |
36 |
2.9 |
0.13~0.2 |
|
|
25 |
38 |
2~4.4 |
0.1~0.2 |
2~4 |
|
27 |
40 |
3.3 |
0.14 |
|
|
28 |
40 |
2.5~3.4 |
0.12~0.25 |
2 |
|
29 |
41 |
2.7~4 |
0.1~0.14 |
|
|
30 |
44 |
3.5~4.2 |
0.13~0.15 |
|
|
32 |
46 |
2.8~3.8 |
0.1~0.25 |
2~3 |
|
33 |
46 |
3.8 |
0.14 |
|
|
34 |
47 |
4.3 |
0.15~0.2 |
|
|
35 |
50 |
3.2~6.5 |
0.13~0.3 |
2~3 |
